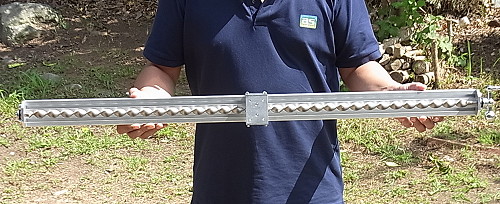

捻り板金「ねじねじ」とアルミフレームを使った簡易搬送ユニット



特徴1:軽い負荷 (回して欲しい、めちゃくちゃ軽いです)
特徴2:大きなリード
(1回転で60mm動きます)
特徴3:ザっとしてる
(見た通り精度を求める用途には向きません)
特徴4:軽い
(削りでもなく鋳物でもなく平板を捻った軸だからペラペラ)
特徴5:美しい
(回ってるのを見てると吸い込まれそうになります)
特徴6:濡れても平気
(ステンレス軸+潤滑油を使わないからテキトーです)
特徴7:長くて安い
(搬送系として今までなかったセット価格です)

上の特徴を持った簡易搬送ユニットです。
ボールネジでもない、台形ネジでもない、世界初のネジなのでどこで使えるのか、どれぐらい使えるのか全く分かってません。是非これを叩き台に世界初のシステムを構築下さい。
尚、通販では組立販売してません。運送代がすごく高いのでレターパックに入る部品だけを販売します。



下の図面を見ながら番号に沿ってご覧下さい。
(クリックするとPDFの図面が開きます!)

3060フレーム用ねじねじ簡易搬送ユニット図面(180502-004)
2060フレーム用ねじねじ簡易搬送ユニット図面(180502-006)


@簡易搬送用標準ねじねじをメール依頼もしくはGTスパイラルからお買い求め下さい。



まずはスパイラルの長さを決め「簡易搬送用標準ねじねじ」をお買い求め下さい。価格は以下の通りです。(税・送料別)

 500mm:3200円
 1000mm:4500円
 1500mm:5900円
 2000mm:7300円


中途半端なサイズもお買い求め頂けますが少しだけ割高になります。また2000mmを超えるサイズも製作可能ですが発送の問題で打ち合わせが必要です。ご相談下さい。


Aアルミフレームをミスミからお買い求め下さい。

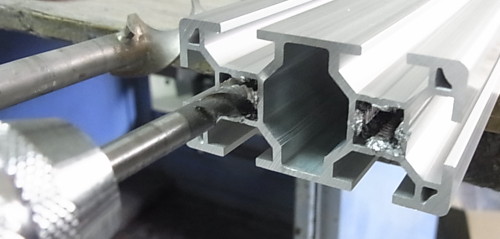

2060と3060アルミフレームに対応しています。タップ加工を自分でやる(-TPWを外す)と断然お得になります。
NFS5-2060-***-TPW
NEFS6-3060-***-TPW (長さは図面を参考にして下さい)


B手動の場合はお好みのハンドルを、モーター駆動の場合は0GNギアヘッド系コンビ(オリエンタルモーター)をお買い求め下さい。



ハンドルはΦ10軸用をお買い求め下さい。モーターはオリエンタル以外も当然使えますが、その場合モーター駆動セット及びモーター駆動ブラケットが使えません。お客様で設計製作下さい。


Cその他の部品を弊社から購入される場合は下のセットをヤフーショッピングもしくはメール依頼にてお買い求め下さい。



[2060フレーム手動セット] \2800

 スラストベアリング(51100) 2個
 ストッパ用ワッシャ(M4X16 t=2) 1枚
 樹脂ブッシュ付きブラケット(180502-118) 2枚
 取り付けネジ一式

[3060フレーム手動セット] \2800
 スラストベアリング(51100) 2個
 ストッパ用ワッシャ(M4X16 t=2) 1枚
 樹脂ブッシュ付きブラケット(180502-120) 2枚
 取り付けネジ一式



[2060フレーム用0GNモーター駆動セット] \4800
 スラストベアリング(51100) 2個
 ストッパ用ワッシャ(M4X16 t=2) 1枚
 樹脂ブッシュ付きブラケット(180502-118) 1枚
 樹脂ブッシュ付きブラケット(180502-119) 1枚
 両側タップ付きスペーサ 4本
 カップリング 1個
 取り付けネジ一式(モーター固定用ネジは除く)

[3060フレーム用0GNモーター駆動セット] \4800
 スラストベアリング(51100) 2個
 ストッパ用ワッシャ(M4X16 t=2) 1枚
 樹脂ブッシュ付きブラケット(180502-120) 1枚
 樹脂ブッシュ付きブラケット(180502-121) 1枚
 両側タップ付きスペーサ 4本
 カップリング 1個
 取り付けネジ一式(モーター固定用ネジは除く)

 *スラストベアリングなしは800円引きです。(全てのセットに適応)



Dブラケットのみ弊社から購入される場合は下の部品をヤフーショッピングもしくはメール依頼にてお買い求め下さい。

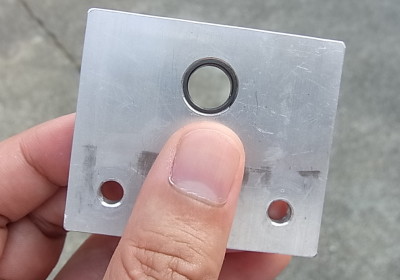

 2060用支持側ブラケット(180502-118) \800
 3060用支持側ブラケット(180502-120) \800

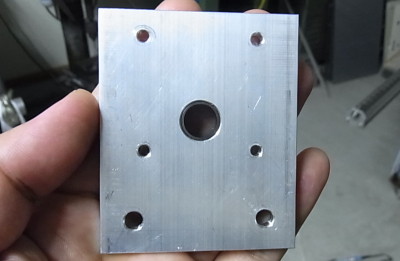

 2060用0GNモーターブラケット(180502-119) \1000
 3060用0GNモーターブラケット(180502-121) \1000
 *全て樹脂ブッシュ付きです。

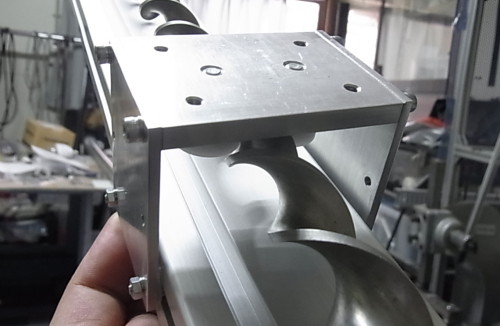

Eナット(動く部分)が必要な場合、ヤフーショッピングもしくはメール依頼にてお買い求め下さい。(図番をクリックするとPDFの図面が開きます!)

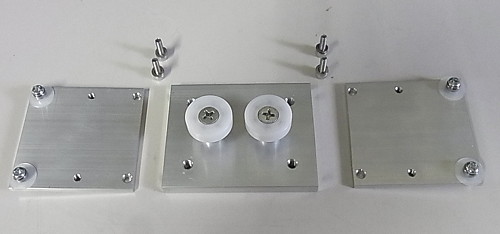

 2060用アルミ部品組立式ナット(180502-007) \2800
 3060用アルミ部品組立式ナット(180502-008) \2600



----------------------------------------------------------------

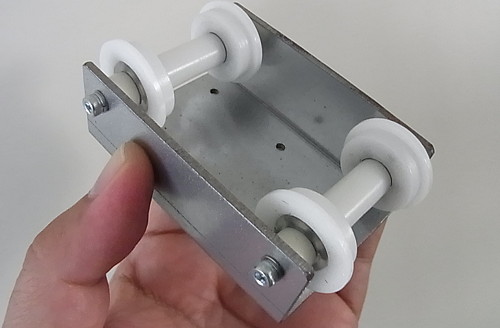

 2060用板金列車型ナット(180502-009) \1500
  *愛搬送マシーンに使用したナットです。
  *水平搬送以外は脱線するので工夫が必要です。

  *亜鉛メッキ鋼板の切断品を利用してますのでサビがあります。



----------------------------------------------------------------

以上で簡易搬送がお楽しみ頂けます。
これを読んでも意味不明な場合、弊社に一任頂く事も可能ですが、その場合、組立料を頂きます。





[価格事例]

用途1:ねじねじを回してイメージを膨らませたい

(設定:ねじねじ500mm・手動型2060フレーム・スラストベアリングなし、ナットなし)
 @簡易搬送用標準ねじねじ500mm \3200
 Aアルミフレーム NFS5-2060-538 \560 *要タップ加工
 Bハンドル C-PCHBK63(MISUMI) \697
 C2060フレーム手動セット(スラストベアリングなし) \2000
 Dなし
 Eなし
 合計:6457円(税・送料別)

用途2:動かすモノがある、これを手動で動かしたい

(設定:ねじねじ1000mm・手動型3060フレーム)
 @簡易搬送用標準ねじねじ1000mm \4500
 Aアルミフレーム NEFS6-3060-1022 \1270 *要タップ加工
 Bハンドル C-PCHBK63(MISUMI) \697
 C3060フレーム手動セット \2800
 Dなし
 E3060用アルミ部品組立式ナット \2600
 合計:11867円(税・送料別)

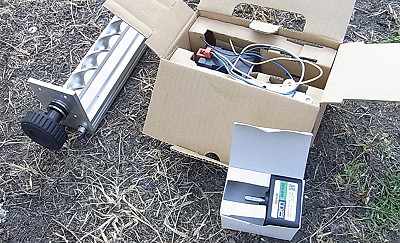

用途3:ロングストロークをモーターで動かしたい
(設定:ねじねじ1500mm・手動型3060フレーム・0GNモータ駆動)
 @簡易搬送用標準ねじねじ1500mm \5900
 Aアルミフレーム NEFS6-3060-1522-TPW \2620
 Bモーター 0RK1GN-A+0GN30K \9720
 C3060フレーム用モーター駆動セット \4800
 Dなし
 E3060用アルミ部品組立式ナット \2600
 合計:25640円(税・送料別)
